domingo, 26 de agosto de 2012

EQUIPOS DE MEDIDA






Los componentes  eléctricos  han cambiado  rápidamente  en poco tiempo, al principio era necesario un gran numero de mecanismos  para realizar un cuadro eléctrico, cantidad  de cables para las conexiones  y un espacio  para poder alojar  todo.


 En la imagen  se ve un reloj  de discriminación horaria  que se utilizaba en los contadores de energía eléctrica para  conmutar los periodos horarios, eran aparatos  de  funcionamiento mecánico mediante  motores y con bobinas  que creaban  una fuerza electromotriz  inducida por el paso de la corriente.

Los contadores disponían  de  una  o mas  numeraciones  de medida, unas para  cada periodo de  facturación.

Entonces   era fácil saber  la lectura , solo era necesario mirar la numeración que aparecia a simple vista.

Los  actuales contadores  ya no son tan fáciles  de interpretar para el usuario, si ademas tienen la llamada  tarifa nocturna  es más  difícil poder acceder a su pantallas  de navegación .

En la siguiente gráfica  se observa una página  del menú de navegación de un contador llamado multifunción .



Se observa la complejidad de  sus funciones y parámetros que aportan mucha información.
Se pude ver la energía consumida, tanto activa  como reactiva  en los diferentes periodos  y contratos activados, así como el maxímetro .

Los  contadores  de nueva generación  tienen una función muy especial permiten la desconexión de la red en caso de sobrepasar la potencia contratada.
En estos contadores tambien  es posible cortar la  conexión  del abonado mediante la telegestión, sin necesidad  de desplazar un operario de la compañia distribuidora.










antigua centralización







moderna  centralización  con telemedida



































viernes, 10 de agosto de 2012

REHABILITACIÓN ELÉCTRICA DE VIVIENDAS


Las instalaciones eléctricas  de una determinada edad  fueron concebidas para unas potencias muy inferiores a las que ahora necesitamos.

caja de fusibles  antigua
las viviendas han incrementado su demanda eléctrica con el mayor número de electrodomésticos, haciendo necesario  aumentar los términos  de potencia de las instalaciones, el aumento de potencia no solo consiste en cambiar  el ICP hay que tener en cuenta la instalación interior, sus  líneas  etc

Algunas veces los propietarios
 de los pisos  rehabilitan sus instalaciones interiores pero no se cuenta con las derivaciones individuales ni con la línea general de alimentación.
fusibles nuevos normalizados

En instalaciones antiguas  no existe caja general de protección (CGP) con sus fusibles  generales  que protegen la línea general de alimentación, las cajas de protección que albergan los fusibles  son  metálicas sin ningún  aislamiento, los fusibles no están normalizados, los cables  tienen el aislamiento deteriorado  y sus secciones insuficientes, en resumen  un peligro.

la nueva CGP  y la vieja  acometida sin protección



El Reglamento  Eléctrico de Baja Tensión   (REBT)  marca claramente la pautas  a seguir para poder tener las instalaciones mas seguras, los materiales actuales facilitan la mejora de las instalaciones de distribución  en los inmuebles.

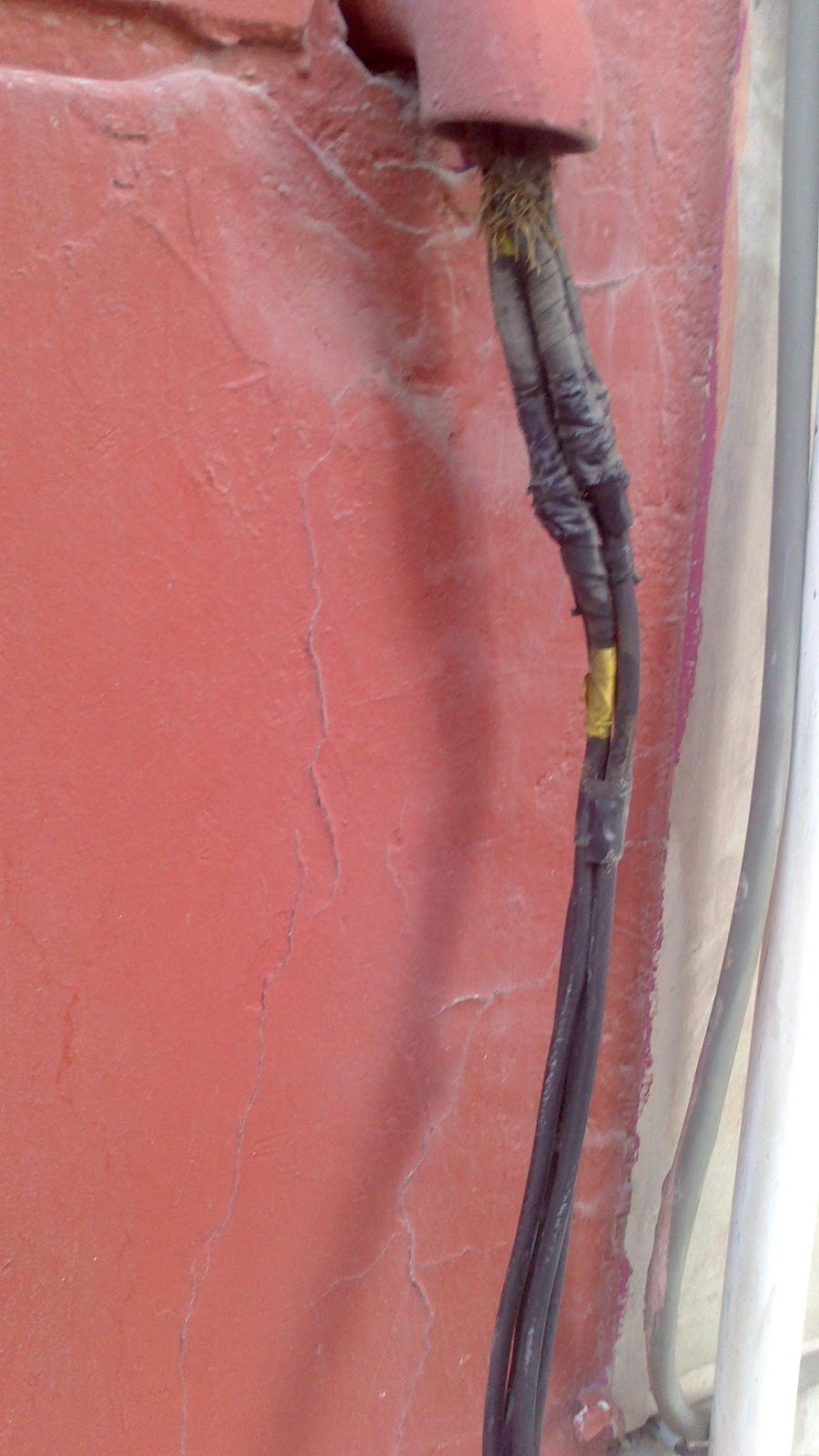

empalme en linea general de alimentación

acometida antigua
En ocasiones se encuentran empalmes ocultos  dentro de los tubos  que junto con su deterioro de aislamiento, hacen que la instalación  funcione de casualidad.

El deterioro en el aislamiento  junto con estos empalmes es causa directa de cortocircuito, con los peligros adicionales como incendios etc.



protección interior actualizada



protección interior antigua
las protecciones interiores  son un autentico peligro, tanto por su cables como por el sistema de fusibles  y los envolventes que suelen ser metálicos  , al carecer de toma de tierra pueden resultar una trampa  mortal.

las protecciones  nuevas  adaptadas  al  REBT son una garantía  de seguridad, el mantener las instalaciones anticuadas  en un negligencia que puede traer consecuencias  fatales .


Los instaladores autorizados  tenemos los conocimientos y la capacidad  técnica para poder asesorar  y realizar la rehabilitación  de las instalaciones eléctricas
